Introducción del producto:
♦ Conductor: Cobre
♦ Material de aislamiento: Película delgada de poliimida.
♦ Rango de tamaño(mm):Redondo:1.5-4.0;Plano: a: 1-5.6, b: 3-16.
♦ Nivel de resistencia a temperatura(℃): 240C
♦ Normas de aplicación: NEMA, GB, IEC
♦ Embalaje: Carrete de madera de 50KG/100Kg/150kg o según requisitos del cliente.

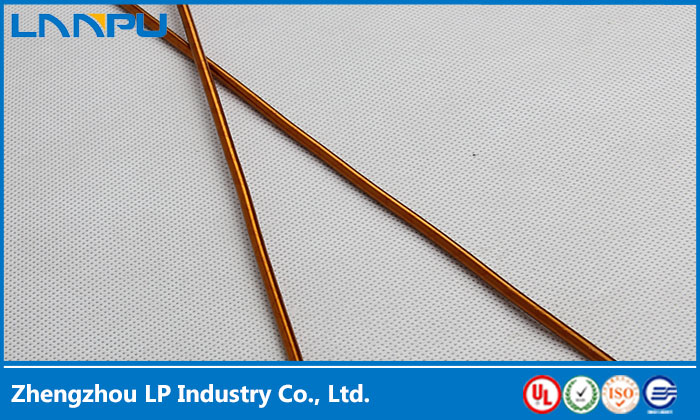

Este producto se fabrica con el alambre de cobre redondo de alta calidad envuelto con película delgada compuesta de Poliimida F46 mediante la sinterización de alta temperatura. Su índice de temperatura máximo puede ser 290℃, su nivel de voltaje es 7200V/min, este producto tiene excelente resistencia eléctrica, resistencia mecánica y resistencia química, puede aplicarse ampliamente en los motores eléctricos y aparatos eléctricos sometidos a condiciones adversas de funcionamiento. El uso de este producto puede reducir eficazmente el tamaño y peso de los motores eléctricos de mismo nivel de potencia, este producto uede aplicarse en los campos de motor eléctrico de aviación, motor sumergible, bobinas de alto voltaje, generador eólico, microelectrónica, etc. El proceso especial de procesamiento permite que el producto tenga buenas propiedades mecánicas y alta capacidad de anti-sobrecarga y resistencia a humedad y calor, es adaptable para utilizarse en los devanados y bobinas de motores y aparatos eléctricos de tamaño grande y mediano. Este producto también es aplicable como el alambre envuelto para los motores eléctricos sumergibles de nivel H e inferior y los motores especiales similares de tipo llenado de aceite, y como el núcleo de alambre aislante para cables de bombas sumergibles.
Especificaciones de algunos productos: Diámetro de barra desnuda Diámetro con capa aislante Resistencia
| Diámetro Bare | Diámetro total | Resistencia | ||||||
| Tamaño | ОД "мин | OD мин | ОП "Макс | OD макс | OD мин | OD макс | Rmax Ω / м | Rmin Ω / м |
| 6.00 | 0.1602 | 4.070 | 0.1638 | 4.160 | 4.310 | 4.390 | 0.001322 | 0.001271 |
| 6.50 | 0.1516 | 3.850 | 0.1547 | 3.930 | 4.080 | 4.170 | 0.001478 | 0.001422 |
| 7.00 | 0.1429 | 3.630 | 0.1457 | 3.701 | 3.850 | 3.950 | 0.001666 | 0.001603 |
| 7.50 | 0.1348 | 3.424 | 0.1375 | 3.493 | 3.650 | 3.750 | 0.001864 | 0.001792 |
| 8.00 | 0.1272 | 3.231 | 0.1298 | 3.297 | 3.450 | 3.550 | 0.002103 | 0.002019 |
| 8.25 | 0.1237 | 3.141 | 0.1262 | 3.204 | 3.354 | 3.461 | 0.002225 | 0.002138 |
| 8.50 | 0.1201 | 3.051 | 0.1225 | 3.112 | 3.270 | 3.370 | 0.002355 | 0.002260 |
| 9.00 | 0.1133 | 2.878 | 0.1155 | 2.934 | 3.090 | 3.200 | 0.002650 | 0.002550 |
| 9.50 | 0.1069 | 2.715 | 0.1091 | 2.771 | 2.940 | 3.050 | 0.002955 | 0.002843 |
| 10.00 | 0.1009 | 2.563 | 0.1029 | 2.614 | 2.770 | 2.880 | 0.003342 | 0.003213 |
| 10.50 | 0.0952 | 2.418 | 0.0971 | 2.466 | 2.630 | 2.750 | 0.003731 | 0.003586 |
| 11.00 | 0.0898 | 2.281 | 0.0918 | 2.332 | 2.480 | 2.600 | 0.004219 | 0.004055 |
| 11.50 | 0.0848 | 2.154 | 0.0865 | 2.197 | 2.360 | 2.480 | 0.004720 | 0.004526 |
| 12.00 | 0.0800 | 2.032 | 0.0816 | 2.073 | 2.230 | 2.350 | 0.005316 | 0.005110 |
| 12.50 | 0.0755 | 1.918 | 0.0770 | 1.956 | 2.106 | 2.238 | 0.005969 | 0.005739 |
| 13.00 | 0.0712 | 1.808 | 0.0727 | 1.847 | 2.000 | 2.130 | 0.006693 | 0.006437 |
| 13.50 | 0.0672 | 1.707 | 0.0686 | 1.742 | 1.892 | 2.027 | 0.007513 | 0.007229 |
| 14.00 | 0.0634 | 1.610 | 0.0647 | 1.643 | 1.800 | 1.940 | 0.008385 | 0.008078 |
| 14.50 | 0.0599 | 1.521 | 0.0611 | 1.552 | 1.702 | 1.841 | 0.009394 | 0.009058 |
